手動球閥

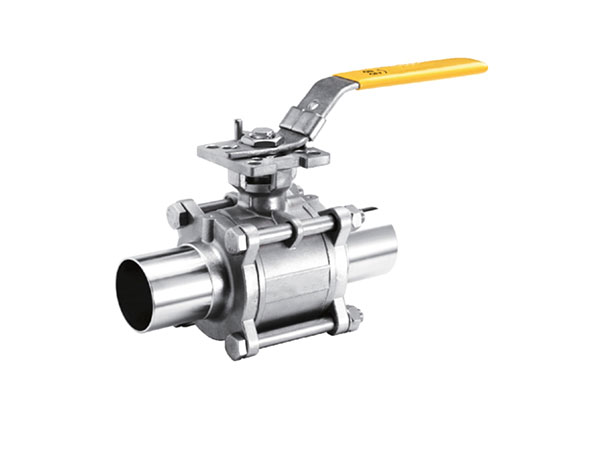

Q61F三片式加長焊接球閥
產品簡介
News Center
新聞中心公稱壓力: PN 1.6,2.5,4.0,6.4MPa (1000WOG)
強度試驗壓力: PT2.4,3.8,6.0,9.6MPa
連接方式：內螺紋（G螺紋，NPT螺紋），平焊接，承插焊接
低壓氣密封試驗壓力: 0.6MP
適用介質: Q61F-(16-64)C水,油品,氣;
Q61F-(16-64)P硝酸類;
Q61F-(16-64)R醋酸類
適用溫度: -20~180℃
螺紋類型：G/ NPT/ BSPT/ BSP/ DIN259/2999
應用于范圍：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
零件名稱 | 材質 | |
閥體 | 不銹鋼 CF8M CF8 | 碳鋼WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 鋼SS316 | 不銹鋼SS304 |
閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | FCD45 |
墊圈 | 不銹鋼SS304 | FCD45 |
手柄套 | 塑料 | |
手柄 | 不銹鋼SS304 | |
閥桿螺母 | 不銹鋼SS304 B7 | B7 |
填料壓蓋螺母 | 不銹鋼SS304 | |
填料 | 四氟乙烯PTFE | |
止推墊圈 | 聚四氟乙烯PTFE | |
螺栓 | 不銹鋼SS304 B8 | B8 |
SIZE | DN | L | H | W |
1/4" | 6 | 112 | 52 | 105 |
3/8" | 10 | 112 | 52 | 105 |
1/2" | 15 | 128 | 65 | 130 |
3/4" | 20 | 135 | 70 | 130 |
1" | 25 | 142 | 78 | 150 |
11/4" | 32 | 165 | 82 | 180 |
11/2" | 40 | 175 | 90 | 200 |
2" | 50 | 205 | 98 | 200 |
21/2" | 65 | 250 | 140 | 240 |
3" | 80 | 275 | 155 | 265 |
4" | 100 | 350 | 122 | 300 |
