1.4408氣動德標球閥DN40 產品說明

1.4408氣動德標球閥是縮徑球閥，其流體阻力也相對小些；止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活；閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大；不銹鋼316閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大；1.4408氣動德標球閥還設有防火結構，其下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

1.4408氣動德標球閥DN40 設計標準

設計與制造：	DIN3357
法蘭尺寸：	DIN2543
結構長度：	DIN3202
檢驗主試驗：	API 598

1.4408氣動德標球閥DN40 性能參數

公稱通徑mm		DN15-DN250
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃ - 300℃

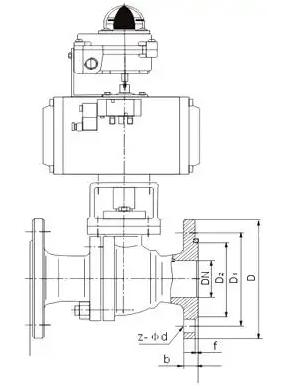

1.4408氣動德標球閥DN40 外形尺寸

Size	PN	d	L	R	C	D	T	ISO 5211
DN15	10-40	15	115	45	65	95	14	F04
DN20	10-40	20	120	58	75	105	16	F04
DN25	10-40	25	125	68	85	115	16	F04
DN32	10-40	32	130	78	100	140	16	F05
DN40	10-40	38	140	88	110	150	16	F07
DN50	10-40	50	150	102	125	165	18	F07
DN65	10-16	65	170	122	145	185	18	F07
DN80	10-16	78	180	138	160	200	20	F10
DN100	10-16	100	190	158	180	220	20	F10
DN125	10-16	125	325	188	210	250	22	F12
DN150	10-16	150	350	212	240	285	22	F12
DN200	10-16	200	400	268	295	340	24	F12
DN250	10-16	250	450	320	355	405	26	F14
