梅花型刀閘閥產品概述

1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式I暗桿DN100-1600mm．明桿DN50-900mm）．直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、糟磨拋光處理可獲褥優良密封效果。

2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不銹鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。

3、閥板有多個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不姓偏移。

4、刀形漿閘棚內部可以制成V形、三角形、五角形通道．以適應流體調節控制要求。

5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯橡膠等軟密封。

梅花型刀閘閥設計標準

設計制造	JB/T8691-1998
結構長度	GB/T1-5188.2-94
法蘭尺寸	GB/T9113.1-2000
試驗-檢驗	GB/T13927-92

梅花型刀閘閥零部件參數

零件名稱	材質名稱	材質牌號
圓螺母	優質碳素鋼	25
手輪	灰口鑄鋼	HT200
軸承壓蓋	優質碳素鋼	35
閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
軸承	—	51110
閥桿	不銹鋼	304、316、2Cr13
支架	碳素鋼、不銹鋼	WCB、CF8等
閘板	不銹鋼	304、316、304L、316L、2Cr13
螺栓螺母	優質碳素鋼	35
填料壓蓋	碳素鋼	WCB
填料	柔性石墨盤根石棉根增強四氟纖維盤根	—
閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

梅花型刀閘閥主要性能規范

公稱壓力	PN
殼體試驗	1.5xPN
密封試驗	1.1xPN
工作溫度	橡膠（NBR）≤ 80℃，四氟密封（PTFE）:-40℃~180℃
工作溫度	碳素鋼：-29℃—425℃，不銹鋼：-40℃—600℃ ，鉻鉬釩鋼：≤550℃ ，高鉻鎳鋼：≤900℃
運用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物
傳動方式	手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動、電動和電液動。

梅花型刀閘閥主要外形及連接尺寸（單位：mm）

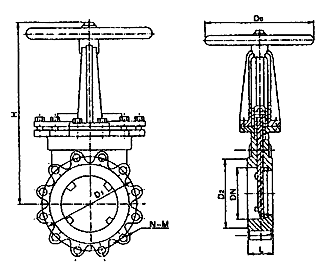

梅花型刀閘閥(圖3)

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	428	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	840	800	1700	24-M27	600
	800	130	1010	950	905	2000	24-M30	680
	900	140	1110	1050	1005	2300	58-M30	680
