H44F46旋啟式襯氟止回閥

產品簡介

H44F46旋啟式襯氟止回閥產品說明產品型號：H44F46公稱通徑：DN15-DN500公稱壓力：0.6MPa-1.6MPa適用介質：酸、堿、腐蝕性介質適用溫

產品型號：H44F46

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

H44F46旋啟式襯氟止回閥產品說明

產品型號：H44F46

公稱通徑：DN15-DN500

公稱壓力：0.6MPa-1.6MPa

適用介質：酸、堿、腐蝕性介質

適用溫度：0℃-100℃

閥體材質：鑄鐵、碳鋼、不銹鋼

連接方式：法蘭連接

H44F46旋啟式襯氟止回閥設計標準

設計標準	GB 12236
結構長度	GB 12221
檢驗試驗	GB/T13927
法蘭標準	JB/T79-94；GB 9113.1-26

H44F46旋啟式襯氟止回閥主要零件材料

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		低碳不銹耐酸鑄鋼
零件名稱	Z	C	P	R	PL	RL
閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
襯里/閥座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
螺母	PTFE（F4）		CF8		CF8

H44F46旋啟式襯氟止回閥外形尺寸

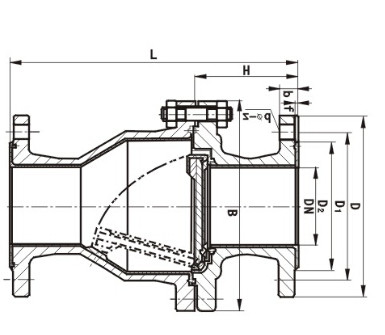

旋啟式襯氟止回閥(圖1)

DN	L	D	D1	D2	f	b	B
15	130	80	55	40	2	12	105
20	150	90	65	50	2	14	115
25	160	100	75	60	2	14	128
32	180	120	90	70	2	14	145
40	200	130	100	80	3	14	160
50	230	140	110	90	3	14	178
65	290	160	130	110	3	14	205
80	310	190	150	128	3	16	230
100	350	210	170	148	3	16	255
125	400	240	200	178	3	18	305
150	480	265	225	202	3	18	345
200	600	320	280	258	3	20	415
250	650	375	335	312	3	22	490
300	700	440	395	365	4	22	540
350	790	490	445	415	4	22	585
400	914	540	595	565	4	22	635
450	978	595	550	520	4	22	680
500	978	645	600	570	4	24	740
