止回閥
Y型螺紋止回閥
產品簡介
News Center
新聞中心產品型號：HY11X
產品口徑：DN15-DN100
產品壓力：1.6MPa-4.0MPa
產品材質：碳鋼、不銹鋼
適用介質：水、氣、油
適用溫度：-20℃-200℃
連接方式：螺紋連接
1、閥瓣做升降運動，連通管使上腔與閥門出口連通，閥瓣升起與回落時，減少沖擊和振動，并使閥瓣達到全行程。
2、閥體為Y型，阻力小，導向套為不銹鋼材料，閥蓋運作靈活。
3、采用壓力自緊式密封，密封可靠。
4、閥瓣與閥座密封面均采用鈷基質合金堆焊而成，硬度高，抗腐蝕，抗擦傷，經久耐用。

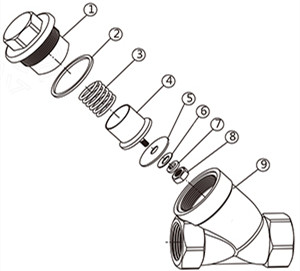

序號 | 名稱 | 材料 |
1 | 閥蓋 | CF8 |
2 | 體蓋墊片 | PTFE |
3 | 彈簧 | SS304 |
4 | 止回桶 | CF8 |
5 | 密封圈 | PTFE |
6 | 墊片 | SS304 |
7 | 彈簧墊片 | SS304 |
8 | 螺母 | SS304 |
9 | 閥體 | CF8 |
設計標準 | ASME B16.34 |
壁厚標準 | ASME B16.34 |
螺紋標準 | ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1 |
檢測標準 | MSS SP-110,EN 1226 |

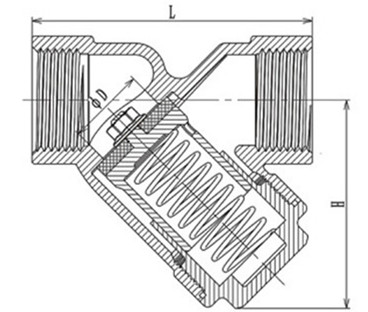

序號 | d | L | H |
1/2" | 17.5 | 67 | 44.7 |
3/4" | 23 | 75 | 52.1 |
1" | 29 | 90 | 65.7 |
1-1/4" | 38 | 110 | 70 |
1-1/2" | 43.5 | 120 | 79.5 |
2" | 55 | 140 | 95.5 |
2-/2" | 69 | 190 | 125 |
3 | 81.5 | 205 | 144.5 |
